Hướng dẫn vận hành bộ lưu điện UPS eaton 9130

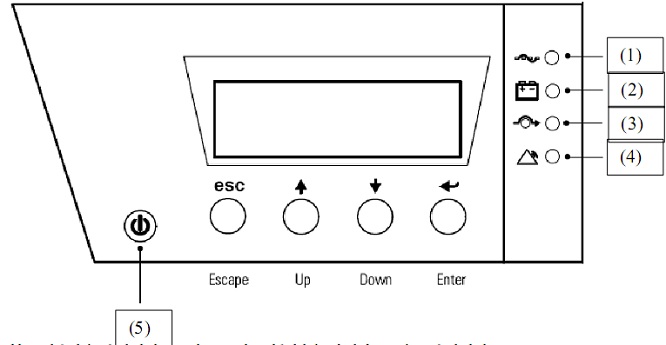

Thông số mặt trước UPS
– (1): đèn chỉ thị nguồn điện lưới (UPS vận hành ở chế độ điện lưới) –sáng màu xanh UPS hoạt động bình thường, nháy sang khi có thông tin mới về UPS
– (2): đèn chỉ thị UPS vận hành ở chế độ ắc quy –sáng màu vàng, nếu đèn nháy sang cảnh báo điện áp ắc quy thấp
– (3): đèn chỉ thị UPS vận hành ở chế độ nối tắt (bypass) –sáng màu vàng
– (4): đèn chỉ thị cảnh báo –sáng màu đỏ khi có thông tin cảnh báo
– (5): nút bật/ tắt UPS
Ghi chú:
Màn hình LCD sẽ tự động tắt nếu sau 15 phút không có tác động. Nhấn nút bất kì sẽ bật lại màn hình LCD.
Nút Escape dùng để thoát khỏi thực đơn (menu) hiện hành
Các nút Up và Down sử dụng để cuộn màn hình
Nút Enter dùng để truy cập vào một thông tin hay xác nhận thông số cài đặt UPS.

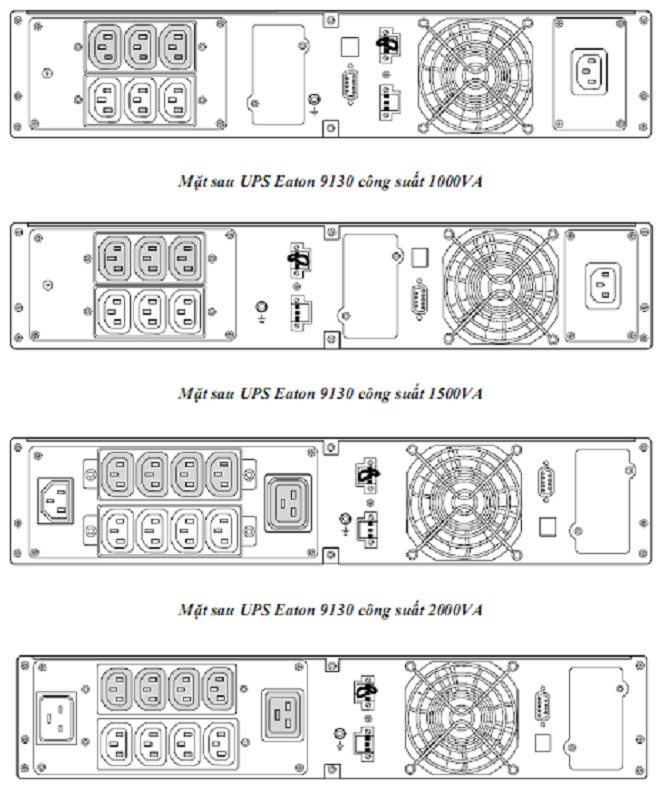

Thông số mặt sau UPS
Mặt sau UPS Eaton 9130 công suất 3000VA
(1): Cổng kết nối USB giám sát UPS
(2): Cổng kết nối RS232 giám sát UPS
(3): Khe cắm card mở rộng (SNMP card, Modbus card …)
(4): Cổng điều khiển tắt/ bật UPS từ xa
(5): Ổ cắm với module ắc quy ngoài
(6): Ổ cắm đầu ra 16A
(7): Nhóm ổ cắm đầu ra 10A có thể cài đặt tắt/ bật
(8): Ổ cắm nguồn đầu vào UPS

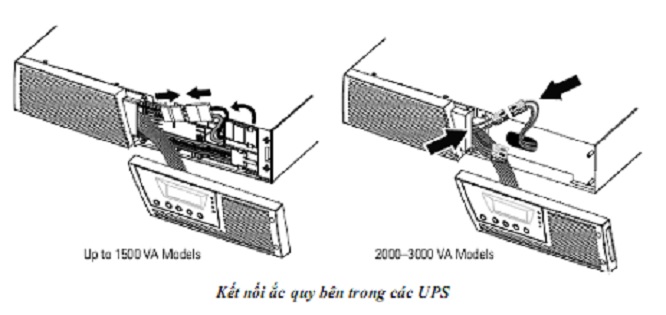

Kết nối ắc quy bên trong các UPS
Quy trình ON UPS
Bước 1: kiểm tra và đảm bảo đã kết nối nguồn điện vào UPS (khi có điện lưới)/ hoặc đã kết nối ắc quy (ở mặt trước của UPS), kiểm tra cáp tiếp địa cho UPS.
– Bước 2: Bật nguồn điện lưới cấp cho UPS. Màn hình LCD sẽ sang và chỉ thị thông tin “UPS initializing…”. Kiểm tra để đảm bảo UPS đã chuyển sang vận hành ở chế độ chờ “UPS on Standby”.
– Bước 3: Nhấn và giữ nút trong khoảng 1 giây để bật UPS- lúc này UPS sẽ tự kiểm tra tình trạng UPS, tình trạng điện lưới và trạng thái ắc quy. Màn hình LCD hiển thị thông tin “UPS starting …”
+ Nếu không có lỗi UPS và có nguồn điện lưới được UPS chấp nhận UPS sẽ vận hành ở chế độ điện lưới. Đèn chỉ thị sẽ sang xanh
Nếu không có lỗi UPS, ắc quy và không có nguồn điện lưới UPS sẽ vận hành ở chế độ ắc quy. Đèn chỉ thị sẽ sáng màu vàng và trên màn hình LCD hiển thị thông tin “UPS on Battery”
Bước 4: kiểm tra các thông tinz, đèn chỉ thị cảnh báo và xử lý theo chỉ dẫn của nhà sản xuất. Nếu đèn cảnh báo lỗi sang, kiểm tra và xử lý lỗi, bật lại UPS nếu cần.
Bước 5: Nhấn nút Escape cho đến khi quay trở lại màn hình hiển thị ban đầu.
Quy trình OFF UPS
– Bước 1: Nhấn và giữa nút trong khoảng 3 giây. Chuông báo UPS sẽ kêu, màn hình LCD hiển thị thông tin “UPS off pending…”. UPS chuyển sang chế độ chờ (Standby mode) và đèn chỉ thị sẽ tắt.
– Bước 2: ngắt nguồn cấp đầu vào UPS
Chuyển đổi giữa các chế độ vận hành của UPS
– Chuyển từ chế độ bình thường (online) sang chế độ nối tắt (bypass): nhấn nút bất kỳ để vào thực đơn (menu) trên màn hình LCD. Vào mục CONTROL và chọn GO TO BYPASS.
– Chuyển từ chế độ nối tắt (bypass) sang chế độ bình thường (online): nhấn nút bất kỳ để vào thực đơn (menu) trên màn hình LCD. Vào mục CONTROL và chọn GO TO NORMAL.

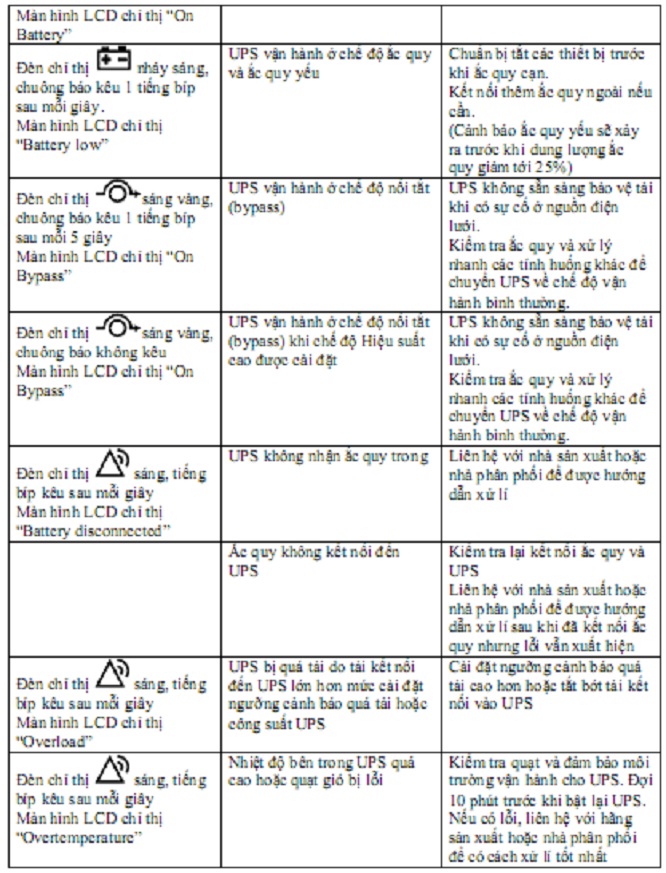

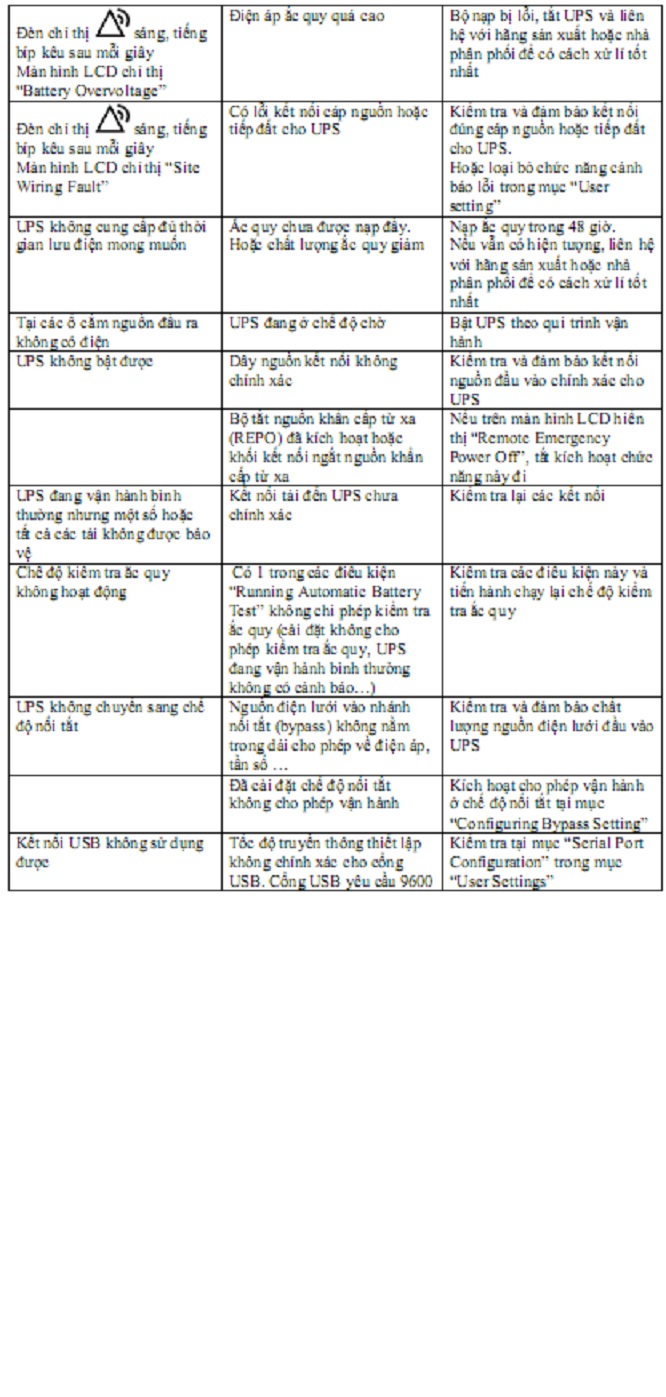

Một số lỗi cơ bản nguyên nhân và cách xử lý
