Các bộ lưu điện UPS thường được lắp đặt tương tự nhau. Sửa chữa UPS Tín Phát hướng dẫn các bạn quy trình lắp đặt, vận hàng và xử lý lỗi UPS APC điển hình model Tower SRC1000I; SRC1000ICH; SRC1000UXICH2. Đối với các model khác thì tương tự , các bạn có thể tự tham khảo manual để thực hiện.

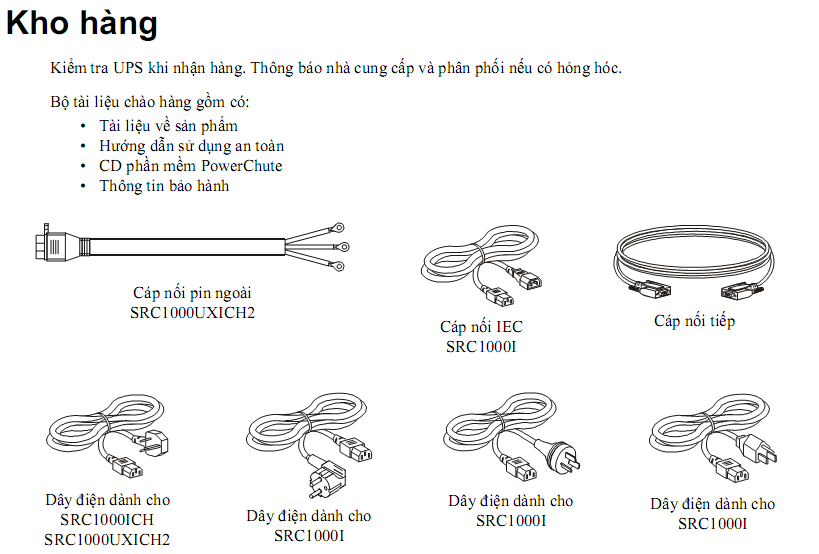

1. Mở thùng và kiểm tra phụ kiện theo UPS

Hướng dẫn vận hành, lắp đặt và xử lý sự cố bộ lưu điện Smart-UPS 1

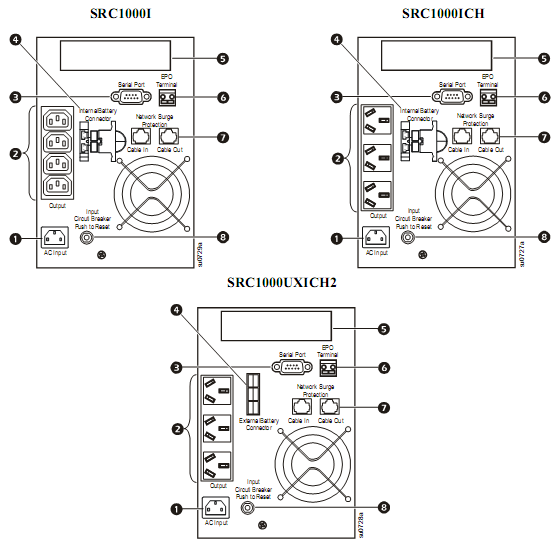

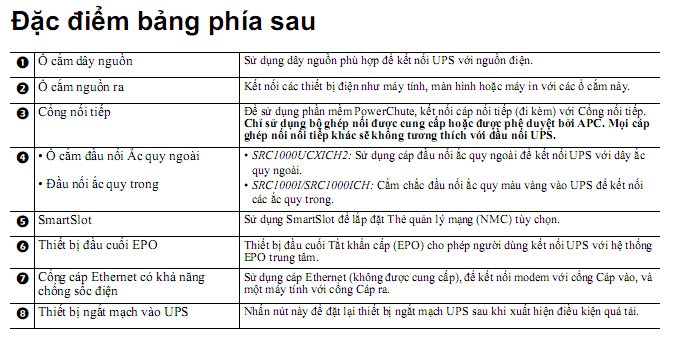

Mặt sau UPS và các tính năng như sau :

 Hướng dẫn vận hành,  lắp đặt và xử lý sự cố bộ lưu điện Smart-UPS.

Hướng dẫn vận hành, lắp đặt và xử lý sự cố bộ lưu điện Smart-UPS 3

Hướng dẫn vận hành, lắp đặt và xử lý sự cố bộ lưu điện Smart-UPS 4

Hướng dẫn vận hành, lắp đặt và xử lý sự cố bộ lưu điện Smart-UPS 5





Sau khi đấu nối acquy và nguồn điện vào UPS. Ta chỉ việc nhấn ON để UPS hoạt động.

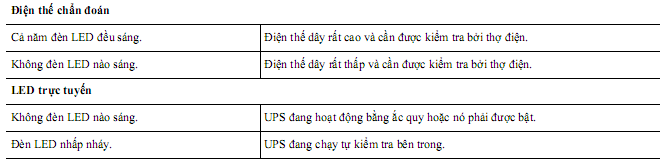

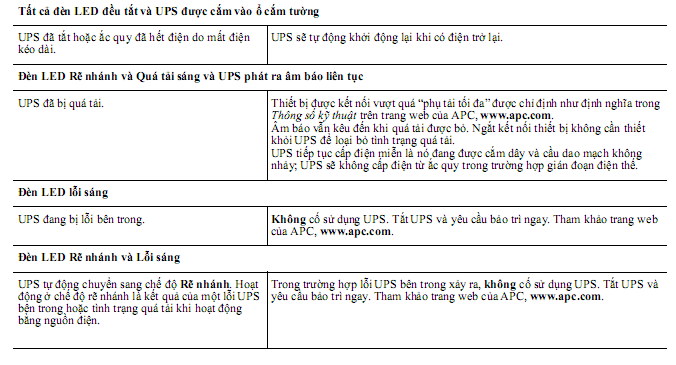

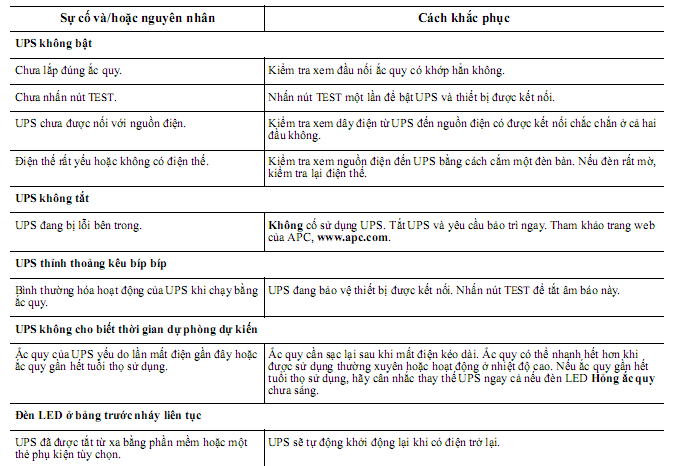

Nếu UPS bị lỗi trong quá trình lắp đặt hoặc trong quá trình sử dụng các bạn tham khảo những hướng dẫn sau để xử lý.

  1. Hướng dẫn vận hành, lắp đặt và xử lý sự cố bộ lưu điện Smart-UPS 6
  2. Hướng dẫn vận hành, lắp đặt và xử lý sự cố bộ lưu điện Smart-UPS 7 Hướng dẫn vận hành, lắp đặt và xử lý sự cố bộ lưu điện Smart-UPS 8Hướng dẫn vận hành, lắp đặt và xử lý sự cố bộ lưu điện Smart-UPS 9
